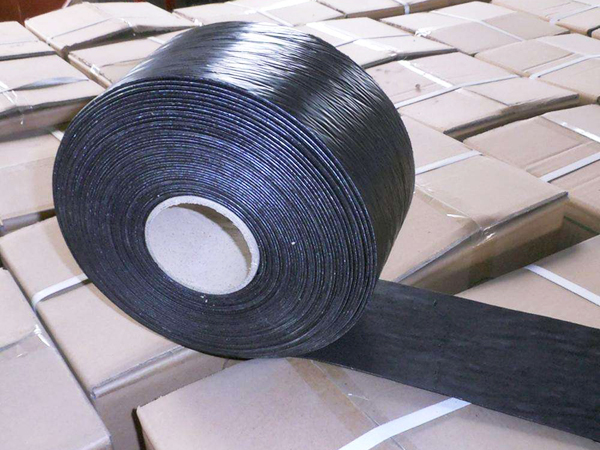

防裂貼（抗裂貼）

防裂貼（抗裂貼）介紹：

      自粘式抗裂貼（簡稱防裂貼 抗裂貼），是選用抗折性能好、拉伸強(qiáng)度高、能防腐的加強(qiáng)纖維資料為基材 ，上下掩蓋經(jīng)特殊配比加工的高性能粘彈材料。

      當(dāng)水泥混凝土裂痕變形時，由于“抗裂貼”基材的抗拉強(qiáng)度大于粘接強(qiáng)度，使原來集中的應(yīng)力，經(jīng)過防裂貼的掩蓋層得到了分散，避免和減少了瀝青混凝土產(chǎn)生裂痕的可能性。當(dāng)相鄰水泥混凝土板塊，在一定范圍內(nèi)上下重復(fù)切時，由于采用的加強(qiáng)纖維具人優(yōu)良的抗折性及延伸性。因而，不易使“防裂貼”折斷，堅持“防裂貼”具有很好的自粘封鎖性，隔斷了地表水腐蝕水泥混凝土板塊伸縮縫（裂痕）內(nèi)、確保地基穩(wěn)定.經(jīng)過多次道路試驗和實地勘察，防裂貼具有優(yōu)異的防裂效果，2mm厚度的防裂貼，其抗拉強(qiáng)度≥600N／50mm，產(chǎn)品延伸率≥30％。當(dāng)水泥混凝土裂縫變形時，由于“防裂貼”基材的抗拉強(qiáng)度大于粘接強(qiáng)度，使原來集中的應(yīng)力，通過防裂貼的覆蓋層得到了分散，防止和縮小了瀝青混凝土產(chǎn)生裂縫的可能性。其優(yōu)異的低溫柔韌性，抵抗上下剪切性好，當(dāng)相鄰水泥混凝土板塊，在一定范圍內(nèi)上下反復(fù)切時，由于采用的增強(qiáng)纖維具人優(yōu)異的抗折性及延伸性。因此，不易使“防裂貼”折斷，保持“防裂貼”具有很好的自粘封閉性，隔斷了地表水侵蝕水泥混凝土板塊伸縮縫（裂縫）內(nèi)、確保地基穩(wěn)固，減少了產(chǎn)生裂縫的因素。優(yōu)良的粘接性能、抗穿孔性和防水密閉性，有效的防止地表水滲入到水泥混凝土板塊裂縫，提高了地基的穩(wěn)固。特別當(dāng)受到行駛車輛的水平推力后，由于其覆蓋層具有良好的自粘性和柔軟性，保證了防水密閉性。大大改善了防水、防止路面水分入滲對水泥混凝土板裂縫的產(chǎn)生,提高了堅實的基礎(chǔ)。

防裂貼施工指南：

（一）、對水泥混凝土路面的基本要求

     （1）、水泥混凝土板塊穩(wěn)固。其彎沉值和邊鄰高差超過設(shè)計要求時，對路基應(yīng)該進(jìn)行加固。

     （2）、水泥混凝土路面的各種縫隙（包括伸縮縫、施工縫、板塊斷裂縫等），均應(yīng)先用柔性材料進(jìn)行填密處理，填縫高度與路面持平。

     （3）、對破碎松動的水泥混凝土應(yīng)刨除，對缺損部位應(yīng)修補(bǔ)平整，修補(bǔ)材料可以采用瀝青混凝土或快干水泥混凝土。

     （4）、水泥混凝土板塊面要求平整、干凈、干燥（含水率不大于10%），不起砂。

（二）、涂刷基層清潔劑

      鋪貼“防裂貼”之前，先在清理好的基面上涂刷基面專用處理（清潔）劑。施工時可以采用滾刷或涂刷，每平米用量為0.2～0.3kg。其

      目的是將基面上的殘留粉塵達(dá)到固結(jié)，提高“防裂貼”的粘接效果?；鎸Ｓ锰幚?清潔)劑表干后（以不粘手為準(zhǔn)，一般0.5—1小時），即可鋪貼“防裂貼”。

（三）、鋪貼“防裂貼”

      以伸縮縫（裂縫）為線，按設(shè)計要求的寬度，選擇“防裂貼”將其展開，排放在要做防裂的部位，隔離紙一面向下，隨后將“防裂貼”原地掀起一半，邊撕除下面的隔離紙邊向前鋪貼，使“防裂貼”平坦地鋪貼在原位置基面上，隨后，按上述方法再施工另一半“防裂貼”。

（四）、“防裂貼”鋪設(shè)完畢后，用砂包或壓輥將“防裂貼”壓平。

（五）、遇二塊“防裂貼”搭接，寬度應(yīng)在8～10cm。搭接處用壓輥壓實，使其粘接牢固。

（六）、隨后在鋪貼好的“防裂貼”上面鋪設(shè)玻纖格柵或直接攤鋪瀝青混凝土。

產(chǎn)品主要特點：

1、優(yōu)異的防裂效果

 2mm厚度的 “防裂貼”，其抗拉強(qiáng)度≥600N／50mm，產(chǎn)品延伸率≥30％。當(dāng)二塊水泥混凝土板塊水平位移1mm（基縫寬4mm），防裂貼能起到很好的緩解和分散作用。經(jīng)張開閉合10000次，“防裂貼”無破壞。

2、具有優(yōu)異的低溫柔韌性，抵抗上下剪切性能好

由于“防裂貼”基材柔軟、有彈性，在-20℃的低溫下，沿ф20mm的玻璃棒。彎180度材料不斷裂。當(dāng)粘貼在二塊水泥混凝土板塊的“防裂貼”上下位移0.5mm（基縫寬4mm），經(jīng)反復(fù)上下位移10000次，由于“防裂貼”具有良好的柔韌性和延伸率,“防裂貼”無破壞（常規(guī)設(shè)計時允許值上下位移值一般不大于0.06mm）。

3、粘接性能好

“防裂貼”與水泥混凝土基層和瀝青混凝土面層同時具有很好的粘接力，其粘接強(qiáng)度大于4N/mm，經(jīng)熱瀝青混凝土輾壓后，粘接性能大幅度提高，因此當(dāng)水平受力時，不易產(chǎn)生滑移和破壞。在50℃高溫條件下，“防裂貼”的抗剪強(qiáng)度可達(dá)0.15Map以上。

4、抗穿孔性好

“防裂貼”經(jīng)500g重錘，從500mm高度下沖擊后，再以0.3MPa的水壓經(jīng)0.5h的恒壓，“防裂貼”不滲水。

5、防水密閉性好

 由于“防裂貼”下表面的自粘覆蓋層大于1mm，經(jīng)熱瀝青混凝土蹍壓后，完全與水泥混凝土結(jié)合，大幅度提高了防水密閉性，防止地表水滲入到水泥混凝土板塊裂縫，提高了地基的穩(wěn)固。特別當(dāng)受到行駛車輛的水平推力后，由于其覆蓋層具有良好的自粘性和柔軟性，保證了防水密閉性。

6、施工方便

“防裂貼”的施工方法為自粘冷施工。只要去除隔離紙（膜），即可直接粘貼在經(jīng)處理過的水泥混凝土基層上。施工方便，速度快。同時對環(huán)境不產(chǎn)生污染，是環(huán)保型產(chǎn)品。
